Футеровки производства Барнаульского завода РТИ
«Барнаул РТИ» предлагает решения в области защиты от ударных нагрузок и абразивного износа оборудования и машин на горнодобывающих и перерабатывающих предприятиях, основанные на передовых зарубежных и российских разработках, высоком качестве и культуре производства.
Широкий спектр выпускаемой предприятием футеровочной продукции и технологические решения позволяют решать любые комплексные задачи по защите от износа.
Наши футеровочное изделия создают уникальные защитные системы, обеспечивающие длительную работу оборудования в различных климатических условиях.
Применение футеровок ООО «Барнаул РТИ» позволяет повысить эффективность работы всего предприятия за счет:
-снижения эксплуатационных затрат;
-значительно, в разы, увеличить межремонтные периоды;
-улучшить условия труда за счет резкого снижения уровня производственного шума, запыленности и др.;
-увеличить производительность производства;
-улучшить качество производимой продукции.
Наша главная цель - обеспечить качество футеровок, превышающее ожидания клиента.
По вопросам приобретения футеровок от производителя оптом обращайтесь:
Менеджер отдела сбыта
Тумашов Алексей Валерьевич
тел.: +7 (3852) 33-06-92, E-mail:
Ассортимент футеровок
На стадии проектирования применяем современные системы САПР для 3D-моделирования и проведения прочностных расчетов.
Подбор и проверка дизайна футеровки, а также определение баллистики рудношаровой загрузки производится с использованием таких систем, как MillTraj и Rocky.

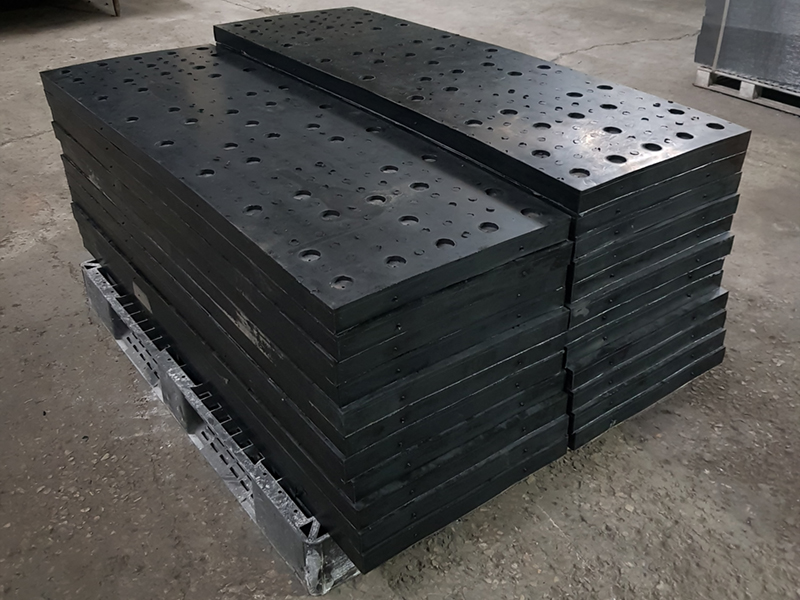

Износостойкие панели из композитных материалов
Композитные плиты обладают высокой устойчивостью к истиранию и другим видам изнашивания, существующего на промышленных предприятиях.
Предназначены для защиты перегрузочных узлов, течек, бункеров, коробов, частей оборудования от абразивного износа сыпучим и пульповым материалом в процессах дробления, грохочения, измельчения и транспортировки руд и продуктов переработки на обогатительных фабриках.
Виды износостойких композитных панелей:
панели из износостойкой резины;
резино-керамические износостойкие панели;
резино-магнитные износостойкие панели;
панели из сверхвысокомолекулярного полиэтилена;
панели из полиуретана.
Футеровки для кузовов большегрузных самосвалов
Предназначены для защиты кузовов карьерных самосвалов от ударных нагрузок, возникающих вследствие падения руды/породы из ковша экскаватора при погрузке, а также от истирающих нагрузок, возникающих при разгрузке кузова.
Применение данного вида футеровок позволяет значительно повысить стойкость кузова самосвала за счёт увеличения его прочностных свойств.
Футеровки для рудоспусков, узлов перегрузки в конвейерных линиях, спиралей классификаторов
Применяются для защиты рабочих поверхностей оборудования от абразивного воздействия материалов, снижения уровня шума.
Футеровки для рудоразмольных мельниц
Производство резиновых мельничных футеровок является приоритетным направлением деятельности нашего предприятия.
Выпускаем высокоэффективные системы футеровок для мельниц, которые в точности соответствуют условиям и стандартам клиента.
При изготовлении футеровочных изделий применяются специальные износостойкие резины, рецептуры которых разрабатываются нашими специалистами.
Спецрезины нового поколения позволяют получить футеровки с показателями наработки, существенно превышающими показатели металлических аналогов.
Виды мельничных футеровок:
резиновая футеровка;
резино-металлическая футеровка;
футеровка с эффектом самофутерования;
резиновая футеровка разгрузочных втулок мельниц ММС, МПСИ и др.;
карты для бутар.
Обозначение детали
Наименование детали
Габариты детали, мм
Применение
ГИП 70.2
Плита футеровочная
462×998×110
Барабаны рудоразмольных мельниц Ø3.2; Ø3.8; Ø4.0 м, шар не более 80 мм.
Футеровка течек бункеров. Руда крупностью до 300 мм.
ГИП 75.1
Плита футеровки перегрузочных узлов
350×1400×200
Скипы, течки, перегрузочные устройства при крупности руды 0÷300 мм.
ГИП 75.3
Плита футеровки перегрузочных узлов
335×1500×300
Течки бункера, разгрузочные втулки мельниц, подбутарники рудоразмольных мельниц.
ГИП 83.1
Плита футеровки автосамосвала
320×1480×150
Автосамосвалы, думкары. Крупность руды до 300 мм.
ГИП 83.2
Плита футеровки автосамосвала
300×1480×388
Перегрузочные узлы, течки. Крупность руды до 150 мм.
ГИП 83.4
Плита футеровки автосамосвала
300×1110×358
Днища скипового загрузочного устройства, мельниц ММС, думкары, автосамосвалы, перегрузочные узлы.
ГИП 83.4-01
Плита футеровки автосамосвала
300×1480×288
Днища скипового загрузочного устройства, мельниц ММС, думкары, автосамосвалы, перегрузочные узлы.
ГИП 83.4-02
Плита футеровки автосамосвала
300×1480×488
Днища скипового загрузочного устройства, мельниц ММС, думкары, автосамосвалы, перегрузочные узлы.
ГИП 83.4-03
Плита футеровки автосамосвала
375/215×1020×100
Днища скипового загрузочного устройства, мельниц ММС, думкары, автосамосвалы, перегрузочные узлы.
ГИП 83.4-04
Плита футеровки автосамосвала
565/418×500×100
Днища скипового загрузочного устройства, мельниц ММС, думкары, автосамосвалы, перегрузочные узлы.
ГИП 86.01
Плита футеровки рудоспусков (ячейковая), ситовая поверхность, размер ячеек Ø25
404×1050×113
Днища скипов и вагонеток, перегрузочные узлы.
Возможность использовать как сито.
ГИП 86.02
Плита футеровки рудоспусков (ячейковая), ситовая поверхность, размер ячеек Ø35
250×1320×293
Днища скипов и вагонеток, перегрузочные узлы.
Возможность использовать как сито.
ГИП 88.10
Футеровка рудоспусков
460/238×1000×100
Пульповые желоба, приемные желоба гидроциклонов течки, разгрузочные патрубки мельниц
ГИП 88.20
Футеровка рудоспусков
643/460×821×100
Пульповые желоба приемные желоба гидроциклонов течки, разгрузочные патрубки мельниц.
ГИП 88.20-01(76.20)
Футеровка рудоспусков
836/642×871×100
Пульповые желоба приемные желоба гидроциклонов течки, разгрузочные патрубки мельниц.
ГИП 88.20-02
Футеровка рудоспусков
405/232×854×100
Пульповые желоба приемные желоба гидроциклонов течки, разгрузочные патрубки мельниц.
ГИП 88.20-03
Футеровка рудоспусков
578/405×854×100
Пульповые желоба приемные желоба гидроциклонов течки, разгрузочные патрубки мельниц.
ГИП 88.30
Футеровка рудоспусков
777/578×984×100
Пульповые желоба приемные желоба гидроциклонов течки, разгрузочные патрубки мельниц.
ГИП 88.30-01
Футеровка рудоспусков
260×1520×113
Пульповые желоба приемные желоба гидроциклонов течки, разгрузочные патрубки мельниц.
ГИП 88.30-02
Футеровка рудоспусков
245×835×150
Пульповые желоба приемные желоба гидроциклонов течки, разгрузочные патрубки мельниц.
ГИП 88.30-03
Футеровка рудоспусков
250×1230×243
Пульповые желоба приемные желоба гидроциклонов течки, разгрузочные патрубки мельниц.
ГИП 88.14
Сито, размер ячеек Ø45
250×1230×393
Крупность частиц не более 50 мм.
ГИП 88.15
Сито, размер ячеек Ø45
250×1520×243
Крупность частиц не более 50 мм.
ГИП 89.1
Плита футеровки рудоспусков
300×1800×400
Крупность частиц не более 100 мм.
ГИП 89.1-02
Плита футеровки рудоспусков
500×1000×80
Крупность частиц не более 250 мм.
ГИП 89.1-03
Плита футеровки рудоспусков
500×1000×95
Крупность частиц не более 350 мм.
ГИП 89.1-04
Плита футеровки рудоспусков
500×1000×110
Крупность частиц не более 600 мм.
КРУ 350-2-03
Элемент футеровки
470×1348×21
Футеровка приводных барабанов ленточных конвейеров.
МШЦ 35.00.005
Лифтер
210×1500×158
Футеровка мельницы ММС 90×30.
МШЦ 35.00.002-03
Плита
426×1500×90
Футеровка мельницы ММС 90×30.
МШЦ 35.00.002
Плита
412×1500×90
Футеровка мельницы ММС 90×30.
МШЦ 70.00.002
Плита
810/290×1305×80
Футеровка мельницы ММС 90×30.
МШЦ 70.00.003
Сегмент
170×1390×170
Футеровка мельницы ММС 90×30.
131МЛ.А.001
Футеровка торцевая №2
255/215×1020×100
Футеровка мельницы ММС 70×23.
131МЛ.Б.001
Футеровка торцевая №1
565/418×500×100
Футеровка мельницы ММС 70×23.
131МЛ.Е.005
Плита барабана
404×1050×113
Футеровка мельницы ММС 70×23.
131МЛ.Е.060-01
Лифтер
250×1000×243
Футеровка мельницы ММС 90×30.
131МЛ.Е.070-01
Лифтер
250×1000×393
Футеровка мельницы ММС 90×30.
139МЛ.Е.001
Плита
375×1310×113
Футеровка мельницы ММС 90×30.
139МЛ.00.004-01
Плита торцевая №2
643/460×821×100
Футеровка мельницы ММС 90×30.
139МЛ.00.004-02
Плита торцевая №3
836/642×871×100
Футеровка мельницы ММС 90×30.
139МЛ.Е.060
Лифтер
250×1230×243
Футеровка мельницы Роксайл.
139МЛ.Е.070
Лифтер
250×1230×393
Футеровка мельницы Роксайл.
140МЛ.003
Плита
405/232×854×100
Футеровка мельницы Роксайл.
140МЛ.003-01
Плита
578/405×854×100
Футеровка мельницы Роксайл.
140МЛ.003-02
Плита
777/578×984×100
Футеровка мельницы Роксайл.
140МЛ.Е.005
Плита
260×1520×113
Футеровка мельницы Роксайл.
140МЛ.Е.060
Лифтер
250×1520×243
Футеровка мельницы Роксайл.
140МЛ.Е.070
Лифтер
250×1520×393
Футеровка мельницы Роксайл.
151МЛ.001
Сегмент торцевой
200×954×100
Футеровка мельницы ММС 105×54.
151МЛ.004
Сегмент наружный
350×1400×200
Футеровка мельницы ММС 105×54.
151МЛ.005
Сегмент внутренний
335×1500×300
Футеровка мельницы ММС 105×54.
151МЛ.006
Плита барабана
320×1480×150
Футеровка мельницы ММС 105×54.
39.1882
Плита
380×1000×100
Течки, вагоноопрокидыватели кузова автосамосвалов.
39.1882-01
Плита
380×1000×60
Течки, вагоноопрокидыватели кузова автосамосвалов.
