ООО «Барнаул РТИ» изготавливает и реализует Техпластину по ГОСТ 7338-90

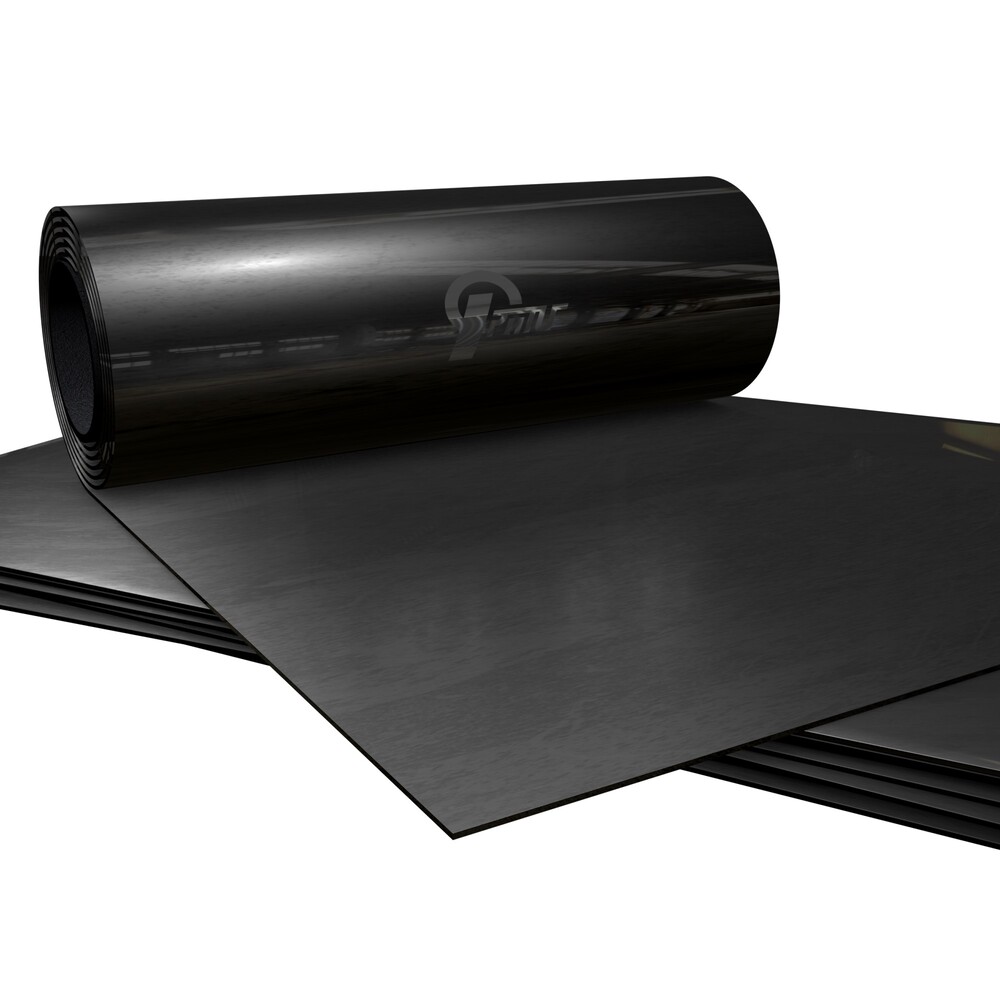

Техническая резиновая пластина (техпластина) – листовой вулканизированный материал на основе каучуков, предназначенный для изготовления прокладок, уплотнителей, амортизирующих и защитных настилов. Выпускается по ГОСТ 7338-90 (заменяет ГОСТ 7338-77).
Основные характеристики
Параметр Значение
Стандарт ГОСТ 7338-90
Основные марки по стойкости к средам ТМКЩ, МБС, АМС
Класс по рабочему давлению Класс 1 (до 10 МПа), Класс 2 (до 0,1 МПа)
Тип конструкции Тип I (резиновая, без ткани),
Тип II (резинотканевая)
Твёрдость по Шору А М – мягкая, С – средняя, Т – твёрдая
Диапазон рабочих температур от –45 °C до +80 °C (зависит от марки)
Толщина от 1 до 60 мм
Форматы листов
Форматы рулонов 250×250 мм, 500×500 мм, 1000×1000 мм,
рулоны шириной до 1350 мм, длиной до 30 м
________________________________________
Назначение
Техпластина используется для:
• уплотнения неподвижных фланцевых и плоских соединений;
• защиты металлических поверхностей от трения (антифрикционные прокладки);
• виброизоляции и амортизации оборудования;
• изготовления настилов, подкладок, ковриков в промышленности, на транспорте и в строительстве.
________________________________________
Расшифровка марок – какую среду выдерживает резина
Марка Расшифровка Рабочая среда Температура
ТМКЩ Тепло-, морозо-, кислото-, щелочестойкая Воздух, вода пресная и морская, растворы солей, слабые кислоты и щёлочи (до 20%), азот –45 … +80 °C
МБС Масло-, бензостойкая Бензин, дизельное топливо, минеральные масла, азот –30 … +80 °C
АМС Атмосферо-, маслостойкая Атмосферный воздух, ограниченный контакт с маслами –30 … +80 °C
Важно: для агрессивных сред с высокой концентрацией кислот, щелочей или нефтепродуктов требуются специальные смеси – уточняйте у технолога.
________________________________________
Типы и классы техпластины (по ГОСТ 7338-90)
Тип I – резиновая (без тканевой прослойки)
• Однородный материал по всему сечению.
• Применяется для прокладок, уплотнителей, настилов.
Тип II – резинотканевая
• Имеет один или несколько слоёв ткани внутри резины.
• Повышенная прочность на разрыв и раздир.
• Используется в манжетах, диафрагмах, сильнонагруженных прокладках.
Класс 1
• Толщина до 20 мм.
• Рабочее давление свыше 0,1 МПа.
• Для ответственных уплотнений.
Класс 2
• Толщина до 60 мм.
• Рабочее давление не более 0,1 МПа.
• Для амортизации, антифрикционных прокладок, настилов.
________________________________________
Таблица размеров (наиболее ходовые)
Толщина, мм Допустимое отклонение, ± мм Формат листа, мм Тип изготовления
1,0 – 2,0 0,2 – 0,3 500×500, рулон Н (неформовые), Ф (формовые)
3,0 – 6,0 0,4 – 0,8 500×500, 1000×1000, рулон Н, Ф
8,0 – 12,0 0,9 – 1,2 500×500, 1000×1000 Н, Ф
14,0 – 20,0 1,4 – 2,0 500×500, 1000×1000 Ф
25,0 – 60,0 2,5 – 6,0 500×500 Ф
Примечание:
Н – неформовая (непрерывная лента, рулоны).
Ф – формовая (индивидуальные листы с точными размерами).
________________________________________
Пример условного обозначения при заказе
Пластина ТМКЩ(С) 2-Н-I-10 ГОСТ 7338-90
Расшифровка:
• ТМКЩ – марка по стойкости к среде;
• (С) – средняя твёрдость;
• 2 – класс (давление до 0,1 МПа);
• Н – неформовая (рулонная);
• I – тип I (резиновая, без ткани);
• 10 – толщина 10 мм.
________________________________________
Условия хранения и эксплуатации
• Хранить в сухом, затемнённом помещении при температуре от 0 до +25 °C.
• Избегать прямых солнечных лучей, близости нагревательных приборов и озонообразующих устройств.
• Беречь от контакта с маслами, топливом, растворителями (кроме марок МБС и АМС, стойких к ним).
• Срок хранения в упаковке производителя – не менее 12 месяцев.
________________________________________
Документация .
Каждая партия сопровождается:
• паспортом качества.
По запросу предоставляем копии протоколов испытаний.
________________________________________
По интересующим вопросам обращаться:
Тумашов Алексей Валерьевич
Телефон: +7 (3852) 33-06-92
Email:
